Calibrator de putere de câmp trifazic

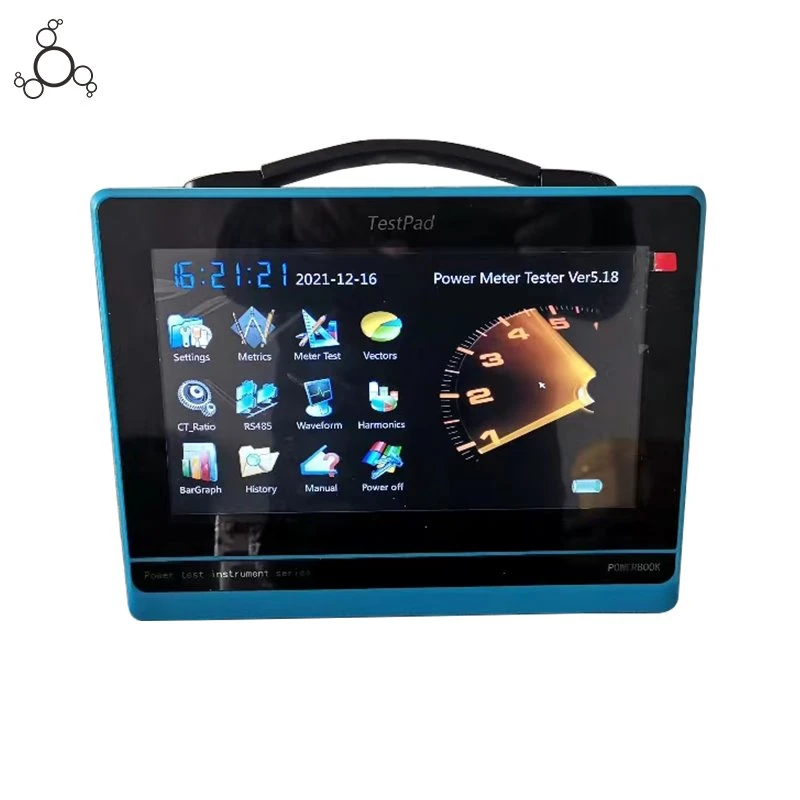

Contorul de energie electrică multi-funcțional-instrumentul de testare la fața locului este un instrument de testare de înaltă precizie care poate măsura parametrii electrici și poate verifica contorul de energie electrică și poate judeca-cablarea pe amplasament. Instrumentul este echipat cu PT și CT de înaltă precizie și liniaritate ridicată, astfel încât are o precizie ridicată de măsurare atunci când testează diferiți parametri electrici. Și este echipat cu transformatoare de curent de tip clemă-. Utilizatorii nu trebuie să deconecteze circuitul de curent pentru a conecta cu ei cu ușurință la fața locului . Instrumentul folosește un panou de control încorporat de ultimă generație și un sistem de operare multitasking dedicat în timp real- și un monitor LCD color cu ecran mare-de 10-inchi . Utilizează interfața grafică de operare în limba engleză cu informații prompte în limba engleză. Interfața de dialog om-mașină este prietenoasă. Are funcțiile de afișare a diagramei vectoriale și de judecată a cablajului, care poate oferi o bază de încredere pentru verificarea corectitudinii circuitului. Utilizează funcționarea tactilă a ecranului capacitiv, care este o senzație bună de predare și ușor de învățat. Are încorporat-o memorie-de date de mare-capacitate, care poate stoca maximum 60.000 de grupuri de date și poate fi extinsă pe termen nelimitat. Utilizatorii pot încărca istoricul-înregistrărilor pe computer cu discul U și pot folosi, de asemenea, software-ul de gestionare a fundalului instrumentului pentru a realiza gestionarea computerizată. Instrumentul este realizat din carcasă din plastic proiectată și modelată independent de compania noastră. Instrumentul este frumos ca aspect și practic. Este ușor de utilizat în timpul testării la fața locului. Când instrumentul este operat, suportul său din spate poate fi deschis. Deci poate fi operat manual sau pe desktop. Instrumentul este echipat cu mâner cu auto-întindere de înaltă rezistență. Este convenabil pentru operator să țină instrumentul cu o singură mână.

1.Instrumentul folosește un panou de control încorporat de ultimă generație și un sistem de operare multitasking dedicat în timp real-și interfață în stil quasi Windows.

2. Instrumentul este un instrument de testare de-înaltă precizie care poate verifica contorul de energie electrică și poate măsura parametrii electrici și poate testa probleme de calitate a energiei, cum ar fi distorsiunea formei de undă, fluctuația tensiunii și dezechilibrul trifazic în rețeaua de alimentare, susținând monitorizarea calității energiei în timp real.

3. Când se măsoară eroarea completă a dispozitivului de măsurare în timpul sarcinii reale în-circuit, utilizatorii nu au nevoie de întreruperi de curent și nici nu trebuie să schimbe circuitul de măsurare și să deschidă dispozitivul de măsurare .

4. Poate măsura cu precizie o varietate de parametri electrici, cum ar fi tensiunea, curentul, puterea activă, puterea reactivă, unghiul de fază, factorul de putere, frecvența etc. Și apoi poate calcula eroarea de măsurare a buclei dispozitivului de măsurare.

5. Are o funcție de afișare a diagramei hexagonale, care poate efectua analiza vectorială a circuitului de măsurare și poate verifica cablarea greșită a dispozitivului de măsurare; în modul de conexiune cu trei-faze cu trei- fire, poate judeca automat 48 de metode de cablare; funcția de calcul automat al puterii suplimentare este convenabilă de utilizat. Personalul calculează puterea suplimentară pentru utilizatorii cu probleme de cablare.

6.Instrumentul este echipat cu transformatoare de curent de tip clemă-. Utilizatorii nu trebuie să deconecteze circuitul de curent pentru a măsura convenabil și în siguranță.

7. Poate testa diverse instrumente de indicare, cum ar fi voltmetru, ampermetru, contor de putere, contor de fază etc. și toate tipurile de contoare de energie electrică de putere activă sau reactivă de 1A sau 5A din modul de conexiune tri-tri-sau trifazat cu patru fire-sau monofazat-.

8.Utilizatorii pot folosi modul fotoelectric sau manual sau impuls pentru a testa contoarele de electricitate.

9. Poate măsura cu precizie armonica 2-64 de tensiune și conținutul armonic de curent.

10. În calitate de echipament profesional de calitate a energiei, acesta poate măsura și analiza calitatea sursei de curent alternativ prin intermediul rețelei de utilități către utilizator, cum ar fi abaterea frecvenței, abaterea tensiunii, fluctuația tensiunii, dezechilibrul admisibil al tensiunii trifazate și armonicile rețelei electrice.

11. Poate afișa forma de undă de tensiune și curent monofazată și poate afișa forma de undă de tensiune și curent trifazat în același timp.

12. Monitorizarea fluctuației sarcinii: măsurați și analizați fluctuația calității energiei electrice a rețelei publice cauzată de diferite echipamente electrice în diferite stări de funcționare. Înregistrați-și stocați tensiunea, curentul, puterea activă, puterea reactivă, puterea aparentă, frecvența, fază și alți parametri de putere.

13. Scanerul de coduri de bare poate fi selectat pentru a introduce automat codul de bare al contorului de energie electrică.

14. Interfața de comunicare 485 a contorului de energie electrică poate fi detectată și poate finaliza munca de verificare la fața-la fața locului a contorului de energie electrică multifuncțională (inteligentă). Eroarea cererii poate fi verificată în funcție de ciclul de cerere setat și de timpul de alunecare în contorul de energie electrică.

15. Are funcția de ceas calendaristic perpetuu pentru a afișa data și ora.

16. 60000 Datele și rezultatele testelor pot fi salvate în același timp cu verificarea-site-ului (se poate selecta ștergerea o singură dată sau ștergerea totală) și încărcate pe computer cu discul U. Managementul computerizat poate fi realizat prin intermediul software-ului de management de fundal (opțional).

17. Ca analizor portabil de calitate a puterii, instrumentul utilizează ecranul mare-și ecranul tactil-monitor LCD color, interfața grafică de operare în limba engleză cu informații prompte în limba engleză și interfața de afișare cu mai mulți parametri. Interfața de dialog om-mașină este prietenoasă.

18. Ecran tactil capacitiv, sensibilitate la atingere ridicată și operare ușoară.

19. Încărcătura virtuală opțională poate fi utilizată pentru a verifica contoarele de energie electrică la fața locului fără sarcină.

20. Dimensiuni mici, greutate redusă și ușor de transportat. Poate fi folosit nu numai pentru măsurarea pe teren, ci și ca echipament standard de măsurare în laborator. Este un analizor trifazat ideal pentru aplicații de teren și de laborator.

1.Proprietăți de intrare

Domeniul de măsurare a tensiunii:

0 ~ 400V, 57.7V, 100V, 220V, 400V patru intervale de comutare automată.

Domeniu de măsurare curent:

0 ~ 5A. Transformatoarele de curent-încorporate sunt de 5A (CT).

Transformatorul cu clemă are șase poziții de conectare:

clemă mică (5A/25A).

clemă din mijloc (100A /500A) (opțional).

clemă mare (400A/2000A).(opțional).

Interval de măsurare a unghiului de fază: 0 ~ 359,999 grade.

Interval de măsurare a frecvenței: 45 ~ 55 Hz.

2. Precizie

Partea de verificare a măsurătorilor:

Tensiune: ± 0,05%

Curent: ± 0,05% (transformator clemă ± 0,2%)

Putere activă: ± 0,05% (transformator clemă ± 0,2%)

Putere reactivă: ± 0,2% (transformator clemă ± 0,5%)

Energie electrică activă: ± 0,05% (transformator clemă ± 0,2%)

Energie electrică reactivă: ± 0,2% (transformator clemă ± 0,5%)

Frecvență: ± 0,05%

Faza: ± 0,2 grade

3. Calitatea puterii

Interval de măsurare a frecvenței armonice: 2-64

Tensiunea fundamentală și amplitudinea curentului: eroare admisă a tensiunii fundamentale Mai mică sau egală cu 0,5% FS; Eroarea admisibilă a curentului fundamental Mai mică sau egală cu 1% FS

Eroarea de măsurare a diferenței de fază între tensiunea fundamentală și curent:

Mai mică sau egală cu 0,5 grade

Eroarea de măsurare a conținutului de tensiune armonică: mai mică sau egală cu 0,1%

Eroarea de măsurare a conținutului de curent armonic: mai mică sau egală cu 0,2%

Eroare de dezechilibru al tensiunii trifazate: mai mică sau egală cu 0,2%

4. Temperatura de funcționare

Temperatura de funcționare: - 10 grade ~ + 40 grade

5. Izolație

1) Rezistența de izolație dintre borna de intrare de tensiune, curent și carcasă Mai mare sau egală cu 100MΩ.

2) Rezistă la 1,5 KV (valoare validă) cu frecvența de alimentare la intrarea de putere de operare și la carcasă, care durează un minut.

6. Constante standard de impuls de energie electrică

încorporat-în constanta transformatorului (FL)=10000 r / kW · h

constanta transformatorului de cleme (FL):
